VBIS Visual Bale Inspection
VBIS Innovatief en compact

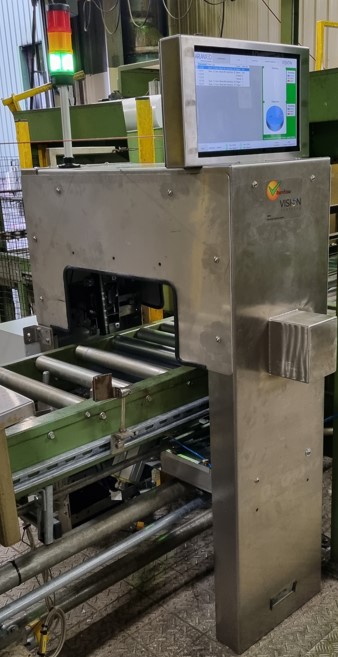

VBIS is een compact visueel baalinspectiesysteem,
speciaal ontworpen voor oppervlakte-inspectie van balen in de rubberindustrie. Het systeem controleert optisch alle zes baaloppervlakten. Afhankelijk van de kwaliteitsspecificaties zal VBIS6 afwijkingen detecteren, zoals zwarte- en/of kleurspots.
Indien de afwijkingen buiten de specificaties vallen, stuurt het systeem een signaal naar uw bestaande PLC, die vervolgens de uitstoot regelt.
Dankzij het aanpasbare ontwerp kan het VBIS6-systeem eenvoudig over een bestaande transportband worden geplaatst, wat aanzienlijke kostenbesparingen kan opleveren.
VBIS kan natuurlijk ook breder ingezet worden.
Enkele specificaties
We stellen uiteraard de hoogste eisen aan ons product.
Om een rubberbaal van (B)360 x (L)540 x (H)210 mm te kunnen scannen, moeten de VBIS-afmetingen minimaal (B)400 x (L)900 x (H)1300 mm zijn.
– Onterechte afkeur is minder dan 0,075%.
In de praktijk blijkt dit nagenoeg nul te zijn
– *Detectie is 97% bij een vervuilingsgraad van <= 1 mm2.
– *Detectie is 99,99% bij een vervuilingsgraad van > 1 mm2.
– Automatische kleurdetectie van de baal (als referentiekleur).
– Inline scanning leid niet tot productie derving.
– Automatische vervuilingsdetectie per camera.
* Bij normale omstandigheden en voldoende contrast.
Kwaliteitseisen
Het is niet alleen vervuiling detecteren, maar ook data acquisitie.
Een QA manager eist dan ook traceerbaarheid van mogelijke klachten.
Historische opslag (afhankelijk van baal grootte max. 3 jaar)
– Events
Instelwijzigingen en foutmeldingen
– Baal info
Inspectie specificatie inclusief foto’s
Inspectie resultaat (passed, defect, reject)
Instellingen (QA manager):
– Vervuilingsgraad automatische detectie lensvervuiling camera’s
– Per “Grade” worden inspectie specificaties opgesteld:
– Grootte en aantal black spots
– Grootte en aantal Colour spots
– Grootte en aantal spots repeterend (1 t/m 10 balen)
– Gevoeligheidsinstellingen (max 10 regels)
– Specificatie regels kunnen toegevoegd of verwijderd worden

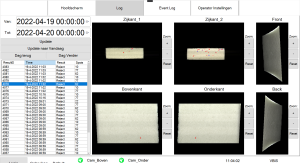

Operator presentatie
Elke detectie wordt gepresenteerd of is opvraagbaar, zodat een operator kan inschatten of de vervuiling mogelijk verwijdert kan worden. De kleur geeft de status aan: defect, reject en vervuiling binnen specificatie.
Uitgangspunten
- De rollenbaan onder de VBIS6 moet een vrij constante doorvoersnelheid hebben
- Tijdens de inspectie mag er geen tweede baal inlopen en elke geïnspecteerde baal moet een vrije uitloop hebben
- Indien bovenstaand niet mogelijk is, moet een baalstopper met initiator voor de VBIS geïnstalleerd worden

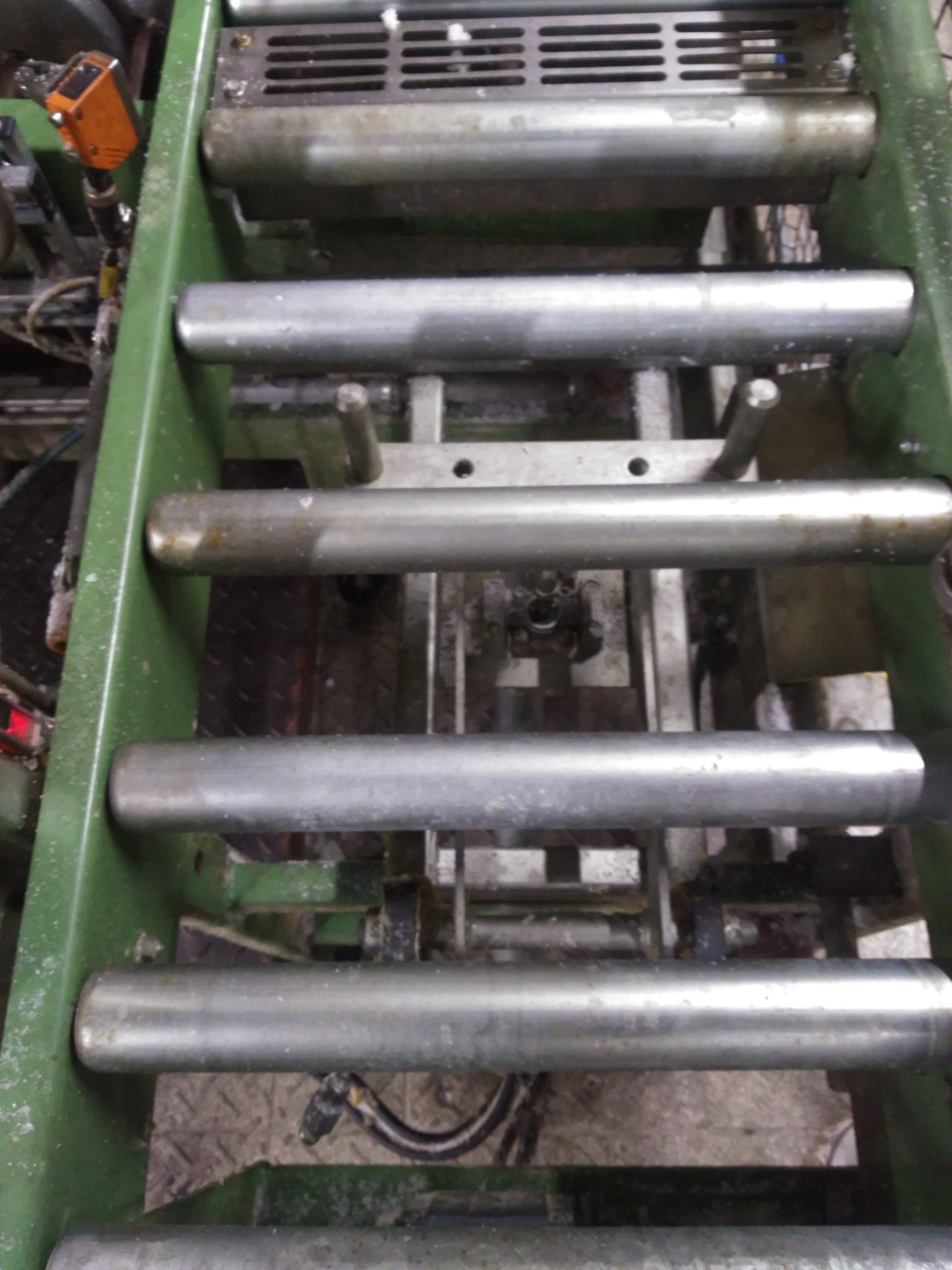

- Indien onderkant ook gescand moet worden, mag de opening tussen de rollen niet kleiner zijn 50 mm
- Droge en schone lucht toevoer om de camera lenzen schoon te houden
Uitgaande dat de baal in de lengte getransporteerd wordt afhankelijk van de baal afmetingen: - Boven de rollenbaan een vrije ruimte zijn van minimaal 600 mm
- Onder de rollenbaan een vrije ruimte zijn van minimaal 400 mm
- Aan beide zijden 400 mm vrij zijn
Uitgaande dat de baal in de breedte getransporteerd wordt afhankelijk van de baal afmetingen: - Boven de rollenbaan een vrije ruimte zijn van minimaal 800 mm
- Onder de rollenbaan een vrije ruimte zijn van minimaal 600 mm
- Aan beide zijden 400 mm vrij zijn
Richtlijnen en meer
Richtlijnen
– De installatie valt buiten de
Machinerichtlijnen
– Apparatuur heeft een CE-keurmerk
– Minimale afdichtingsnorm IP65.
Camera omhulsel
Gezien deze installaties meestal niet in een steriele omgeving staan worden de camera’s voorzien van omhulsels met lens spoeling.
Standaard Interactie met bestaande PLC
VBIS6 verzorgt 5 digitale (solid state) relais uitgangen:
– Inbedrijf
– Storing
– Afkeur binnen spec
– Uitstoot
– Baal detectie inbedrijf
